Mặt bích là kiện được sử dụng để kết nối đường ống, thiết bị với nhau thông qua bu lông trên vành thân. Tuy nhiên để sử dụng hiệu quả phụ kiện này thì cần nắm rõ các tiêu chuẩn về nó. Vậy tiêu chuẩn mặt bích là gì? Hãy cùng Van inox Hải Phát tìm hiểu chi tiết trong bài viết sau.
Nội dung chính
Tiêu chuẩn mặt bích bao gồm các thông số kỹ thuật tiêu chuẩn, được nghiên cứu và áp dụng trong sản xuất mặt bích. Các thông số này quy định đặc điểm chung như độ dày của mặt bích, đường kính trong, đường kính ngoài, số lượng lỗ, vị trí tâm lỗ, khoảng cách giữa các lỗ và kích thước của lỗ. Nói cách khác, tiêu chuẩn bích là tập hợp các thông số kỹ thuật chủ chốt của mặt bích, do các tổ chức tiêu chuẩn đưa ra nhằm hợp thức hóa và tạo cơ sở để thiết kế, sản xuất mặt bích phục vụ cho công nghiệp, dân dụng.
Hiện nay, có 4 tiêu chuẩn của mặt bích phổ biến như:
Mỗi tiêu chuẩn sẽ tạo ra mặt bích với các kích thước, độ dày, số lượng bu lông và kích thước tâm lỗ khác nhau. Vì thế, khi chọn mua, người dùng cần lưu ý chọn đúng loại mặt bích theo tiêu chuẩn phù hợp với yêu cầu sử dụng.
Đọc thêm: Mặt bích là gì? Các loại mặt bích phổ biến hiện nay
Tiêu chuẩn JIS có tên tiếng Anh Japan Industrial Standard, là bộ tiêu chuẩn và hướng dẫn cụ thể được sử dụng trong sản xuất công nghiệp tại Nhật Bản. Quy trình tiêu chuẩn hóa này được thiết lập bởi Ủy ban Tiêu chuẩn Công nghiệp Nhật Bản và được ban hành qua Liên đoàn Tiêu chuẩn Nhật Bản.

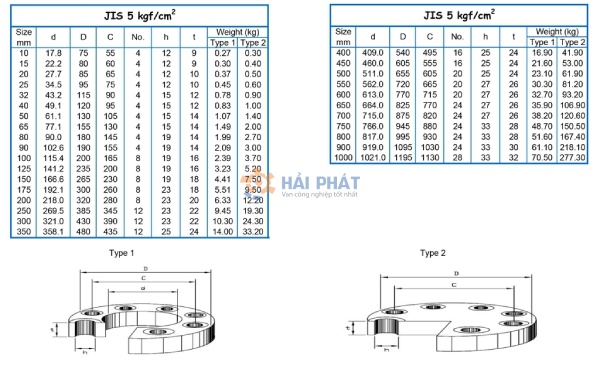

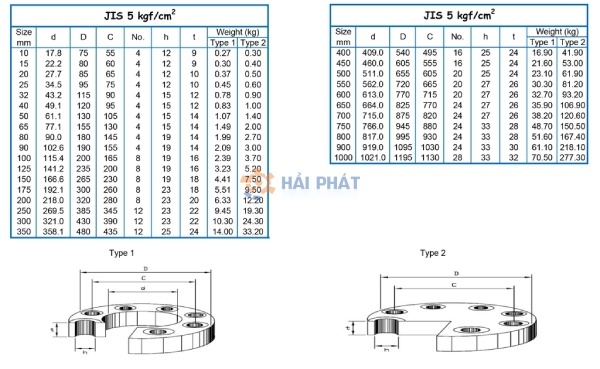

Tiêu chuẩn bích JIS cung cấp các thông số kỹ thuật nhằm đảm bảo chất lượng và độ chính xác trong sản xuất mặt bích. Các loại mặt bích tiêu chuẩn JIS bao gồm: JIS 2K, JIS 5K, JIS 10K, JIS 16K, JIS 20K, JIS 30K, JIS 40K, JIS 63K. Những tiêu chuẩn này đảm bảo yêu cầu kỹ thuật về khả năng chịu áp suất, chịu nhiệt độ, chống ăn mòn, chống oxy hóa, độ bền….
Tiêu chuẩn mặt bích BS là viết tắt của British Standards Institue, một tiêu chuẩn của Anh, được sử dụng làm thước đo sản xuất và gia công mặt bích đảm bảo chất lượng, do Viện Tiêu Chuẩn Anh quy định. Đây là một trong những bộ tiêu chuẩn đầu tiên trên thế giới về sản phẩm và hàng hóa công nghiệp. Tiêu chuẩn bích BS cung cấp các hướng dẫn và quy định chi tiết về mặt bích thép.
Ngoài việc đề cập đến các quy chuẩn cho mặt bích thép, tiêu chuẩn BS còn bao gồm hơn 1500 tiêu chuẩn về các lĩnh vực khác như vật liệu và hóa chất, xây dựng dân dụng, điện tử, sản phẩm và dịch vụ tiêu dùng, chăm sóc sức khỏe, hệ thống quản lý…

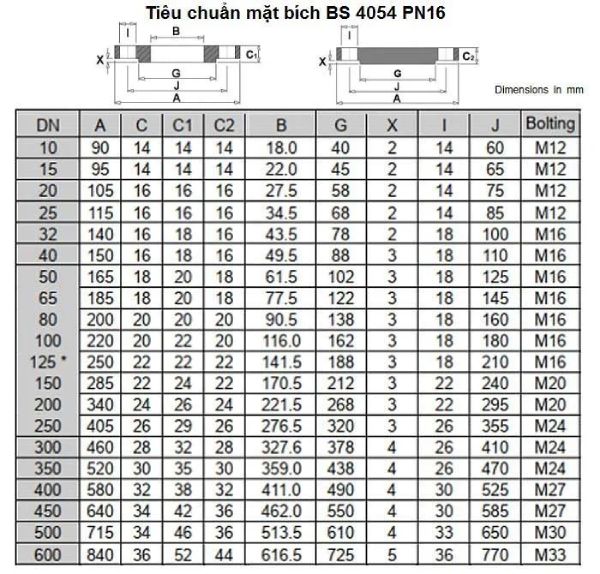

Các loại mặt bích tiêu chuẩn BS thường thấy nhất là BS PN10 và BS PN16.
Tiêu chuẩn DIN là viết tắt Deutsches Institut für Normung, có nghĩa là Viện tiêu chuẩn hóa Đức. Tiêu chuẩn này do Đức lập ra nhằm mục tiêu hiện đại hóa hệ thống công nghiệp. Các tiêu chuẩn DIN được đánh giá lại ít nhất mỗi 5 năm một lần để đảm bảo tính cập nhật và cải tiến kịp thời. Đối với các tiêu chuẩn không còn phù hợp với công nghệ hiện tại sẽ bị điều chỉnh hoặc loại bỏ khỏi bộ tiêu chuẩn DIN.

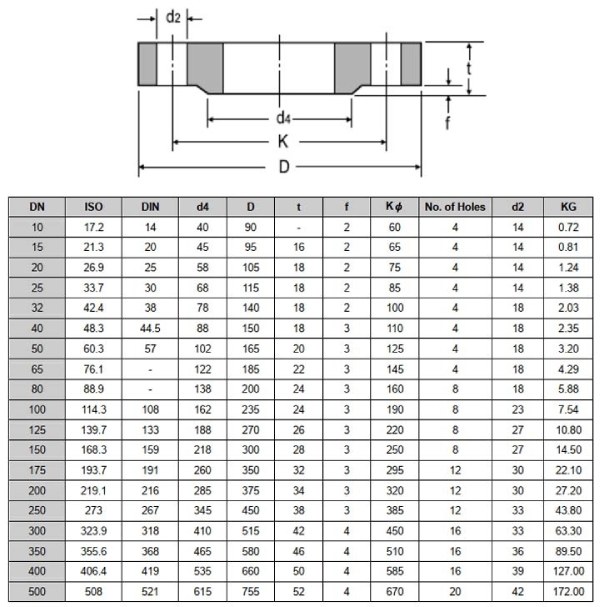

Mặt bích tiêu chuẩn DIN bao gồm các loại mặt bích thép và inox, được sản xuất và gia công theo tiêu chuẩn của Đức. Các loại mặt bích này phải đảm bảo đúng chất liệu và kích thước quy định để chịu được áp lực và nhiệt độ làm việc theo mức chuẩn.
Tiêu chuẩn ANSI là viết tắt của American National Standards Institute, nghĩa là Viện tiêu chuẩn quốc gia Hoa Kỳ. Tiêu chuẩn bích ANSI ra đời vào ngày 19/10/1918 nhằm quản lý và điều phối sự tiêu chuẩn hóa các hệ thống quy ước một cách tự giác và chính thống. Hiện nay, ANSI đại diện cho Hoa Kỳ trong các diễn đàn tiêu chuẩn hóa toàn cầu, là thành viên chủ chốt của hai tổ chức quan trọng: ISO và IEC (Ủy ban Kỹ thuật Điện Quốc tế).
Tiêu chuẩn mặt bích ANSI là hệ thống tiêu chuẩn được áp dụng trong sản xuất các loại bích thép, bích inox 304, inox 316. Các tiêu chuẩn này được nghiên cứu và phát triển tại Hoa Kỳ và được áp dụng rộng rãi trên toàn thế giới.
Tại Việt Nam, mặt bích tiêu chuẩn ANSI ít phổ biến hơn so với tiêu chuẩn JIS và BS. Bên cạnh đó, Hoa Kỳ cũng đã chuyển sang sử dụng tiêu chuẩn ASME thay thế cho tiêu chuẩn ANSI trong sản xuất mặt bích.

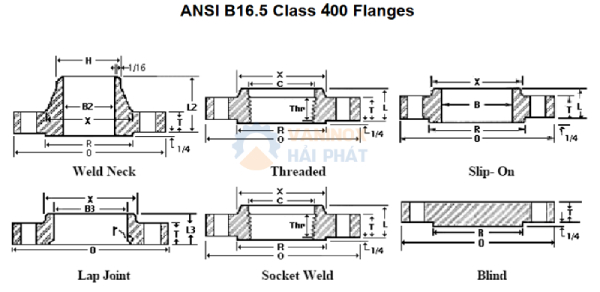

Các loại mặt bích sản xuất theo tiêu chuẩn ANSI có thể chịu được áp suất làm việc tối đa tương ứng với các mức 150LB, 300LB, 600LB, 900LB, 1500LB, thậm chí lên tới 2500LB.
Trên đây là những thông tin cơ bản về tiêu chuẩn mặt bích. Hy vọng bài viết đã giúp bạn hiểu rõ hơn về các tiêu chuẩn được sử dụng trong sản xuất mặt bích. Các mặt bích cùng tiêu chuẩn sẽ dễ dàng kết nối với nhau nhờ khoảng cách các lỗ bu lông giống nhau. Ngược lại, các mặt bích không cùng tiêu chuẩn sẽ không thể kết nối được.
Nếu có bất kỳ thắc mắc nào về van công nghiệp, van điều khiển hoặc phụ kiện đi kèm khác xin vui lòng liên hệ ngay với Van inox Hải Phát qua HOTLINE 0961 882 338 để được hỗ trợ nhanh chóng.
